結構特點:

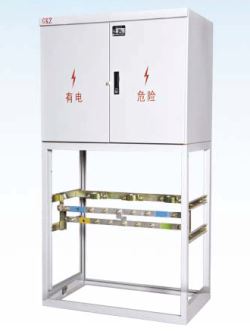

GKZ型電纜派接箱由殼體、隔離開關、刀熔開關、母排、PE排、N排等組成。
外殼采用2.0mm厚冷軋鋼板彎制焊接而成,箱門采用轉軸式鉸鏈與構架相連。
門開啟角度大于90度,啟閉靈活,門上裝有專用鎖。
單獨安裝在柜體下的PE母線和可導電的金屬結構件組成保護電路,安全可靠。,下進下出的進出線方式,可預裝電纜卡箍,使進出線電纜安裝牢固。
柜體表面覆層采用靜電噴涂,防腐能力強,安裝底板和門軸采用鍍鋅涂層。
門口處有防水凹槽,箱體與箱門間用橡膠條嵌入。
使用環境:
金屬板制作方式兩種。SMC復合材料組合方式箱體整個外殼由玻璃纖維增強聚酯樹脂材料制成,柜體為板式結構使用簡單的工具就可以很容易的拼裝。金屬箱體制作方式采用不銹鋼板、敷鋁鋅板或普通鋼板彎制成形,箱體噴涂戶外塑粉,結構緊湊,外形美觀。SMC復合材料組合箱體表面鑄有條形棱,有防小廣告粘貼的功能。顏色:標準的灰色,也可按客戶指定顏色(需在訂貨時提出)
序號項目 單位 參數 1 額定電壓 V AC380 2 額定電流 A 630 3 1min工頻耐壓 KV 2.5 4 絕緣電阻 Ω >5.9*1013 5 短路沖擊耐受電流 KA 25 6 耐電弧 S ≥180 7 耐漏電起痕指數(PT1) V ≥600 8 沖擊強度 KJ/M2 60-94 9 彎曲強度 Mpa ≥150-180
